简介

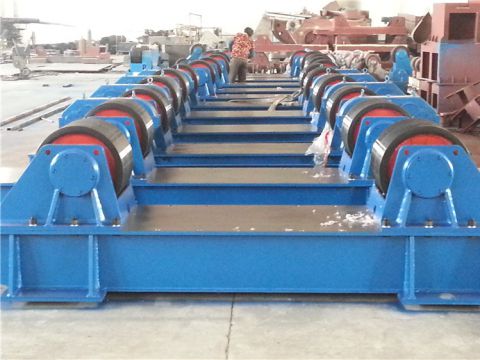

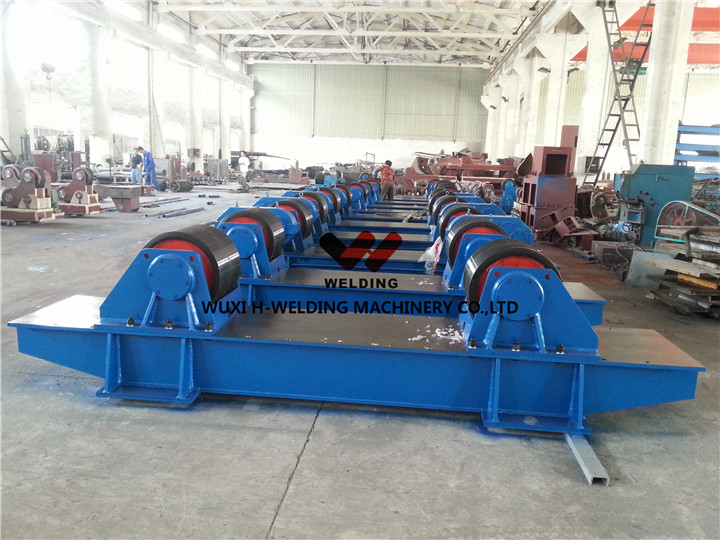

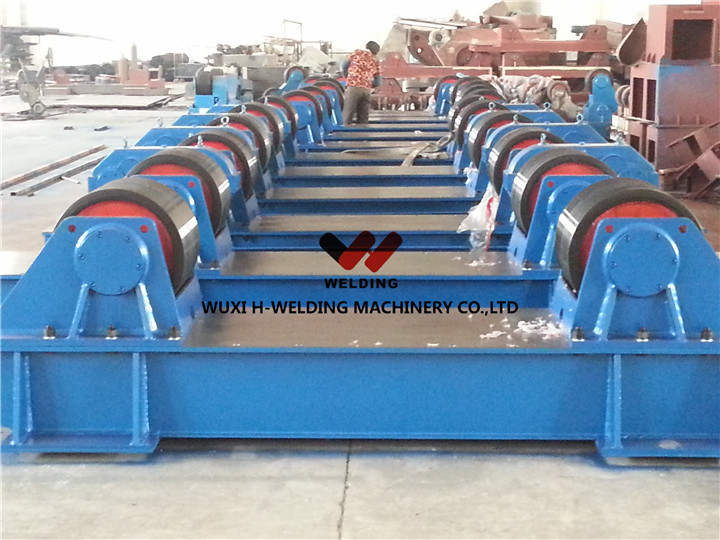

XHGK系列螺钉分档可调式滚轮架，通过螺钉调整间距从而调节滚轮中心距，以适用于不同直径的工件。标准滚轮架承载2T—250T。用于筒体、管子或锅炉等工件的回转和定位。也可以根据客户要求定制。
参数表
型号 | XHGK-2 | XHGK-5 | XHGK-10 | XHGK-20 | XHGK-40 | XHGK-60 |
承重 (T) | 2 | 5 | 10 | 20 | 40 | 60 |
工件直径 (mm) | 250-1800 | 250-2300 | 320-2800 | 500-3000 | 600-4200 | 700-5000 |
橡胶轮轮尺寸(mm) | 200*80 | 250*100 | 300*120 | 350*150 | 400*180 | 45*180 |
金属轮尺寸(mm) | 190*16 | 240*20 | 290*38 | 340*45 | 390*60 | 444*70 |
滚轮线速度 (m/h) |
6-60 | |||||
调速方式 | VFD | |||||
电机功率(KW) | 2*0.18 | 2*0.37 | 2*0.55 | 2*1.1 | 2*1.5 | 2*1.5 |

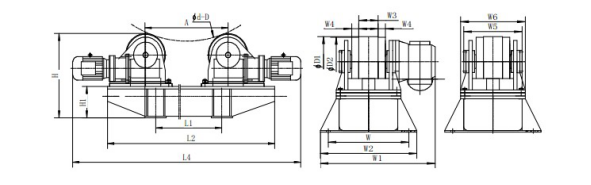

滚轮中心距（mm） | 260*1160 | 400*1200 | 400*1780 | 450*1950 | 800*2000 | 880*2200 |
特点
l 根据工件大小通过螺钉进行中心距调节。
l 每套滚轮架包含主动、被动机座各一台。

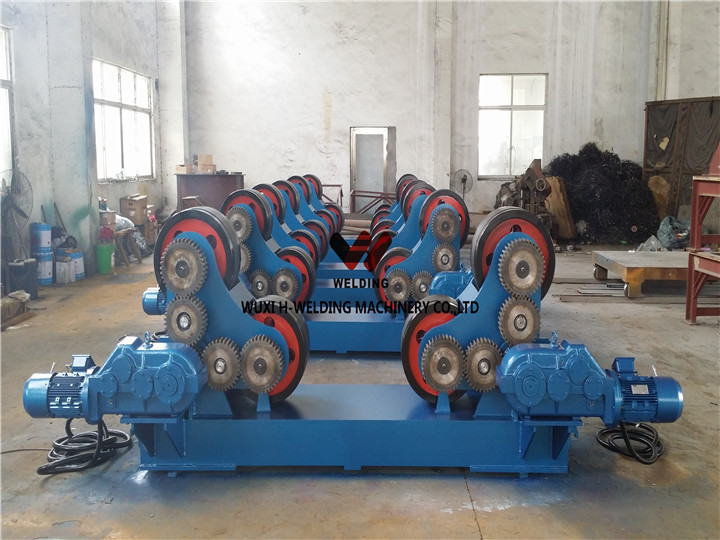

l 带动主动滚轮运转的两个蜗轮减速器为同步运转。通过电机减速机以及变频器实现无级变频调调速。
l 滚轮包角45°～110°，保证工件回转平稳，工件回转的线速度为6—60米/小时，和焊接操作架配合使用，可以满足手工焊、自动埋弧焊、自动堆焊等各种不同焊接工艺的需要；同时应用于各种工件的打磨，组对，精加工处理之用。
l 根据工件的材质，重量以及用途等，滚轮有PU轮，钢胶轮，全钢轮可选。可增加定制功能，例如可行走式焊接滚轮架。
l 主要电气元件采用法国施耐德品牌。
l 带无线控制盒。
l 底座上有吊耳，方便起吊。
l 主焊接件焊后热处理；喷漆前，进行喷砂除锈处理。
